ABL2ESP 测试

本文最后更新于 2025年8月19日下午

本文章仅限unfuse高通设备，如果你不知道unfuse是是什么意思，
或者你的设备是fused，请勿轻易尝试。

ABL2ESP 测试

项目地址：https://github.com/qualcomm/abl2esp

编译

环境: Linux
工具：rustup/cargo

安装工具链
国内安装工具链的时候推荐配置镜像源

# USTC Mirror
export RUSTUP_DIST_SERVER=https://mirrors.ustc.edu.cn/rust-static
export RUSTUP_UPDATE_ROOT=https://mirrors.ustc.edu.cn/rust-static/rustup
# Install ARM64 Toolchain
rustup target add  aarch64-unknown-uefi

拉代码

1 2	`git clone https://github.com/qualcomm/abl2esp --depth=1 cd abl2esp`

构建

1	`cargo build --target aarch64-unknown-uefi`

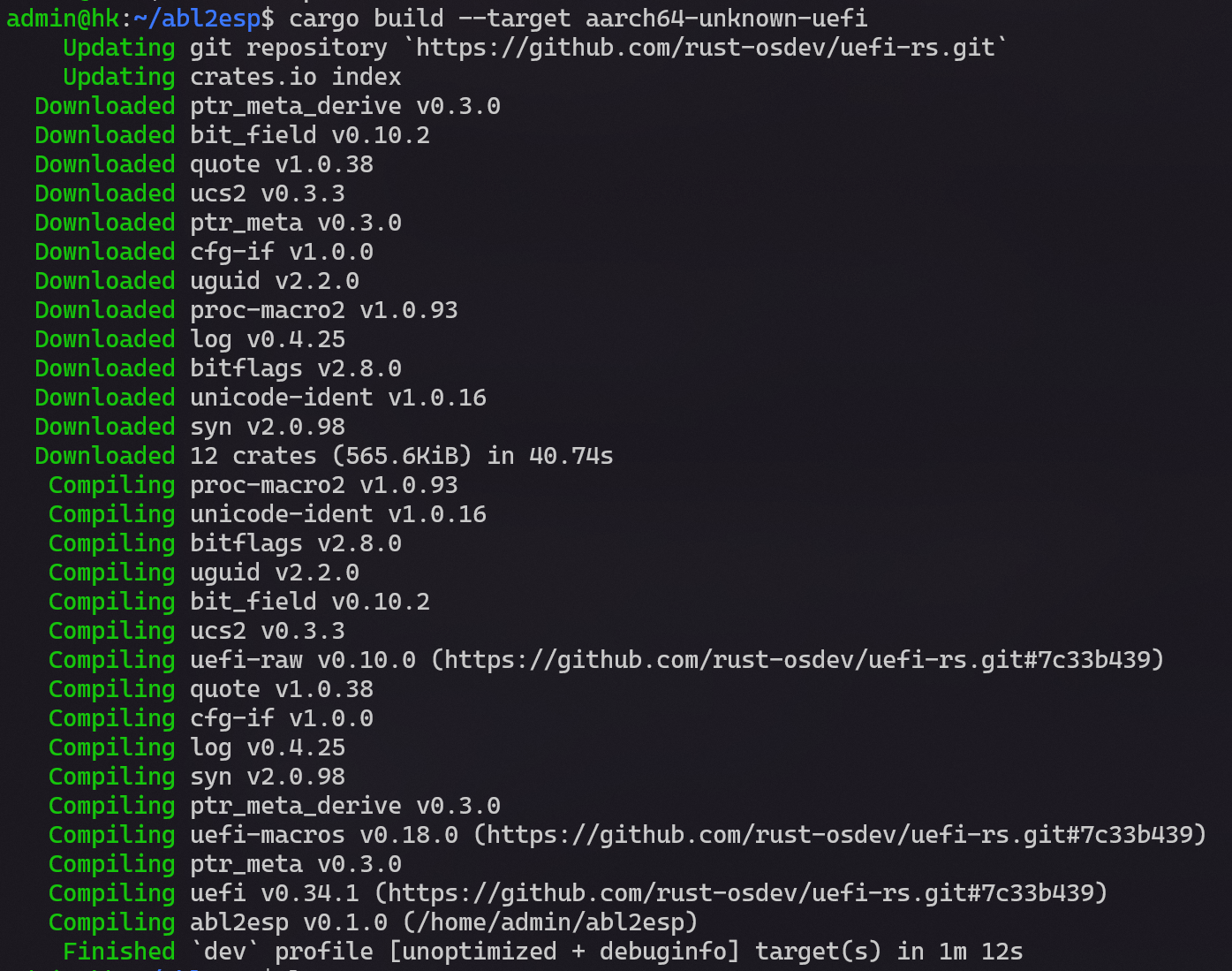

build finished

打包
参考README中的代码

# 初始化EDK2环境
git clone https://github.com/tianocore/edk2.git --depth=1
cd edk2
git submodule update --init --depth=1
make -C BaseTools
. edksetup.sh
# 打包
./package.sh

构建完成之后，可以看到目录下生成了abl-unsigned.elf文件。

签名

github有个开源的sectools平替来着，参考项目qtestsign。

使用sectools签名abl-unsigned.elf

1 2	`# sectools v1 python2.7 sectools.py secimage -p rennell -i abl-unsigned.elf -g abl -sa`

1 2	`# sectools v2 ./ext/Linux/sectools secure-image --sign --security-profile security_profile.xml --outfile abl-signed.elf --signing-mode TEST abl-unsigned.elf --image-id ABL`

测试

上面已经签名完成了，现在使用fastboot/edl刷写abl2esp到abl分区，并且确保已经在开发板的任意FAT分区存放bootaa64.efi

1	`fastboot flash abl abl-signed.elf`

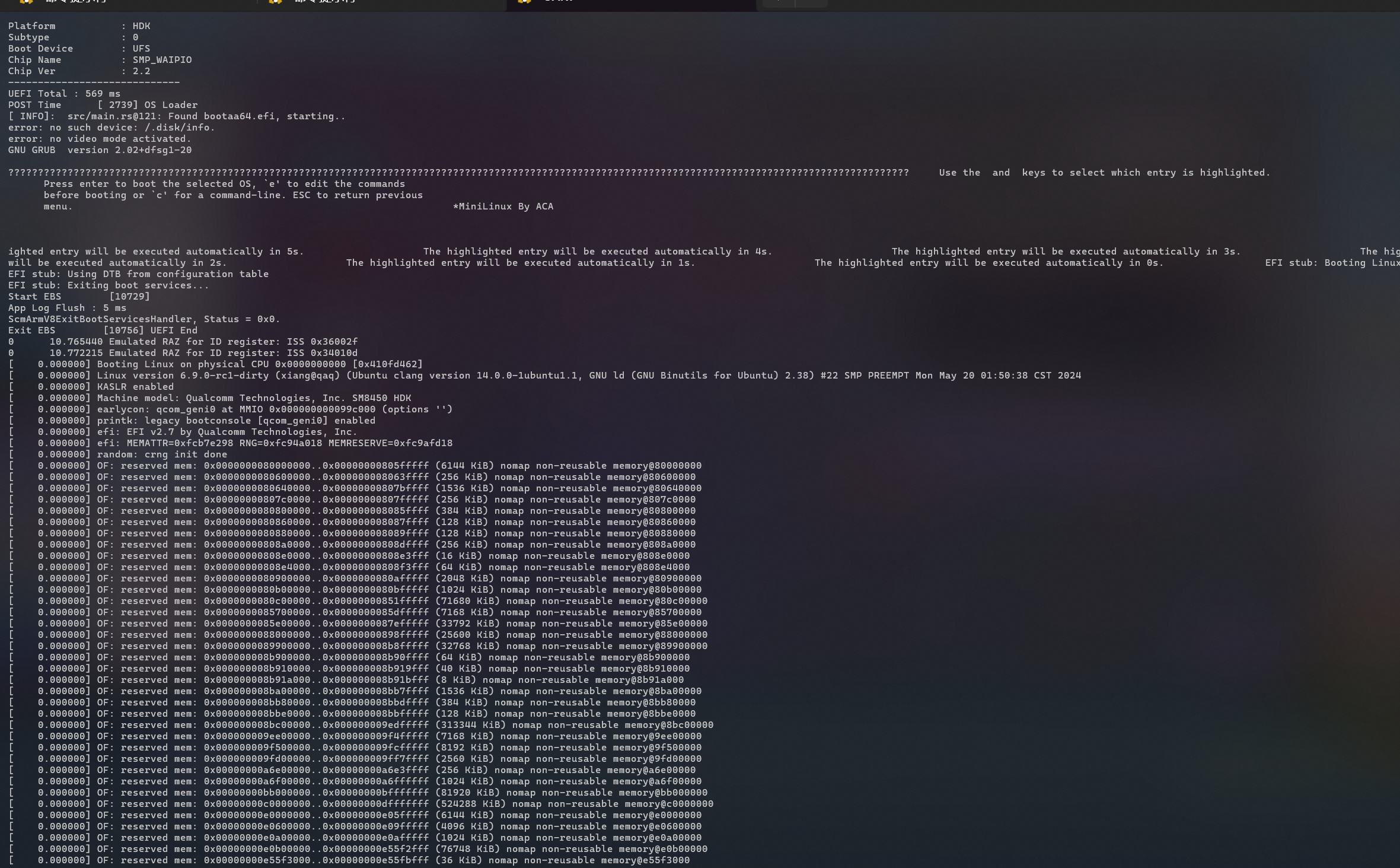

刷写完成后，重启进行测试，日志如下：

UEFI Ver           : BOOT.MXF.2.0-WAIPIO-1
Platform           : HDK
Subtype            : 0
Boot Device        : UFS
Chip Name          : SMP_WAIPIO
Chip Ver           : 2.2
-----------------------------
UEFI Total : 568 ms
POST Time      [ 2738] OS Loader
[ INFO]:  src/main.rs@121: Found bootaa64.efi, starting..
error: no such device: /.disk/info.
error: no video mode activated.
GNU GRUB  version 2.02+dfsg1-20

????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????     Use the  and  keys to select which entry is highlighted.
      Press enter to boot the selected OS, `e' to edit the commands
      before booting or `c' for a command-line. ESC to return previous
      menu.                                                                *Linux Entry

我才用的是HDK，我这没屏幕，所以只能看看日志了，看起来已经正常加载GRUB了，但是由于按键映射问题，PWR等按键没有被映射到回车和上下，所以无法正常切换启动项，只能等待倒计时完成之后自动启动。

使用abl2esp启动LinuxLoader.efi?

LinuxLoader.efi是默认abl中的efi application，现在尝试使用abl2esp加载存放在esp分区里面的LinuxLoader.efi，应该会很有意思。
从原机的abl.elf中解包LinuxLoader.efi，尝试用Grub chainload Linuxloader。

1
2
3

menuentry "LinuxLoader" {
    chainloader /LinuxLoader.efi
}

重启系统，测试：

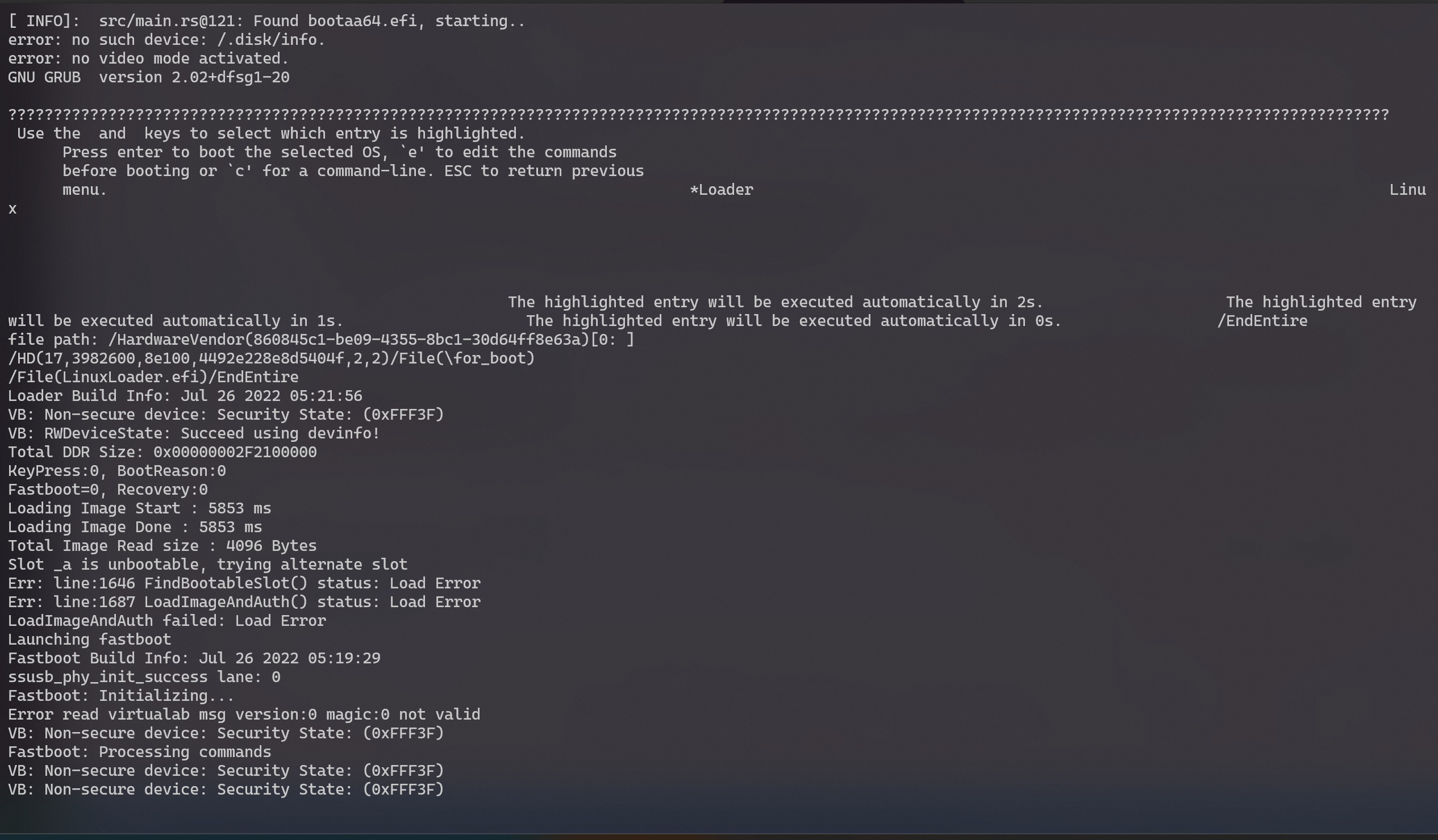

LinuxLoader Loaded

测试一下getvar命令，看起来没啥问题，应该是可以用了。

❯ fastboot getvar all
(bootloader) parallel-download-flash:yes
(bootloader) hw-revision:20002
(bootloader) unlocked:yes
(bootloader) off-mode-charge:0
(bootloader) charger-screen-enabled:0
(bootloader) battery-soc-ok:yes
(bootloader) battery-voltage:4309
(bootloader) version-baseband:
(bootloader) version-bootloader:
(bootloader) erase-block-size: 0x1000
(bootloader) logical-block-size: 0x1000
...

编译GRUB

为了兼容电源按键到回车的映射，需要修改代码，并重新编译grub，或者注册一个服务拦截原来的输入发布新的输入，这里选择简单的修改GRUB。

diff --git a/grub-core/term/efi/console.c b/grub-core/term/efi/console.c
index 258b52737..340435661 100644
--- a/grub-core/term/efi/console.c
+++ b/grub-core/term/efi/console.c
@@ -219,6 +219,9 @@ grub_efi_translate_key (grub_efi_input_key_t key)
       else
        return key.unicode_char;
     }
+  /* Treat UEFI SCAN_SUSPEND (0x0102) as Enter (\r). */
+  else if (key.scan_code == 0x0102)
+    return '\r';
   /* Some devices send enter with scan_code 0x0d (F3) and unicode_char 0x0d. */
   else if (key.scan_code == '\r' && key.unicode_char == '\r')
     return key.unicode_char;
